RU GOGI #12.07.2015 22:32  @Валентин_НН#12.07.2015 22:15
+
-
edit


GOGI

координатор
★★★
В.Н.> ну, ты уж загибаешь. А где я что-нибудь куплю со схемами? в этом Али у дяди Ляо? тоже сомневаюсь.
А зря. Все производители (кроме Амперки, конечно же) дают схемы на свои модули. Это практически само собой разумеющиеся вещи. А дяди Ляо клепают клоны, схемы для которых ты берешь у первичных производителей.
В.Н.> а причина не в том, что я выводы с двигателя не в той последовательности прикрутил? или тогда мотор просто-бы не крутился?
Ну, попробовать-то можно попарно поменять местами.
1  39.039.0
RU Валентин_НН #12.07.2015 23:07  @GOGI#12.07.2015 22:32
+
+1
-
edit


Валентин_НН

координатор
★★

GOGI> Ну, попробовать-то можно попарно поменять местами.

ну вот, зря ты на амперцев наехал.
все дело в подключении двигателя.
теперь крутится в разные стороны, но только при задействованных трёх выводах из шести :eek: . осталось понять, что это за "лишние" провода

пс. методом тыка подключил четыре провода. два оставшихся были спаяны. Видимо это "средние выводы обмоток" или как они там. Наверное, это отец их нашёл и спаял.
ну что сказать? я почему-то думал, что мотор помощнее будет. Я его питаю пятнадцатью вольтами, одним ампером. сколько у него рабочее напряжение я не нашёл. Но моторчик греется. не горячий, но приятно тёплый
 39.039.0
Это сообщение редактировалось 12.07.2015 в 23:39
RU GOGI #13.07.2015 04:57  @Валентин_НН#12.07.2015 23:07
+
+1
-
edit


GOGI

координатор
★★★
В.Н.>Я его питаю пятнадцатью вольтами, одним ампером. сколько у него рабочее напряжение я не нашёл. Но моторчик греется. не горячий, но приятно тёплый
У шаговых моторов не напряжение а ток рабочий. Надо найти паспортный ток и сопротивление обмоток. И они всегда греются, это нормально. В рабочем режиме могут греться что рука не терпит.
1  39.039.0
RU Валентин_НН #06.09.2015 18:19
+
-
edit


Валентин_НН

координатор
★★

Гоги, я тут решил поковырять ПИДрегулирование.
у меня есть такой модуль

я могу к нему подключить мотор? его не выжгет напряжением от мотора на холостом выбеге?
а частоту вращения я смогу определять, снимая напряжение холостого выбега?
 40.040.0
RU GOGI #06.09.2015 19:36  @Валентин_НН#06.09.2015 18:19
+
+1
-
edit


GOGI

координатор
★★★
В.Н.> я могу к нему подключить мотор? его не выжгет напряжением от мотора на холостом выбеге?
Не выжгет, там параллельно сток-истоку обратный диод внутри транзистора.
В.Н.> а частоту вращения я смогу определять, снимая напряжение холостого выбега?
Диод будет мешать. Надо будет последовательно с ключом поставить диод в прямом включении, чтобы "выключить" диод в транзисторе. Тогда на нем можно будет измерять напряжение.
1  40.040.0

GOGI

координатор
★★★
Чего-то я вчера забыл, что там еще источник питания, кроме ключа и мотора. Прямо включенный диод выше мотора поможет только если ЭДС мотора на выбеге будет больше напряжения питания. Если нет, то надо еще и верхний ключ ставить, чтобы отключать мотор от источника питания с обоих сторон. Ну или сразу готовый H-мост ставить, тогда и реверс сразу получишь.
1  40.040.0
RU Валентин_НН #07.09.2015 10:12  @GOGI#07.09.2015 07:30
+
-
edit


Валентин_НН

координатор
★★

GOGI> Чего-то я вчера забыл, что там еще источник питания,
забыл он, блин.
я тут может уже сжег все ардуины и ноуты, а он такой глазками хлопает - забыл я.
что-то не получается у меня нахрапом решить задачу. я думал, что к мотору подам питание от мосфета и с клемм-же мотора, через диод буду считывать напряжение выбега. но чего-то не выходит каменная чаша. мотор регулируется, но не могу получить напряжение выбега
наверное, стоит для начала схему хотя-бы на бумажке начертить.
GOGI>Если нет, то надо еще и верхний ключ ставить, чтобы отключать мотор от источника питания с обоих сторон.
блин, как всё у вас непросто. капец какой-то. верхний ключ, говоришь? ога, знаем мы этот фокус к этому транзистору потребуется обвязка, подтягивающие резисторы всякие. ужасный ужас.
GOGI> Ну или сразу готовый H-мост ставить, тогда и реверс сразу получишь.
есть у меня такая штука.

будем её попробовать
 40.040.0
RU GOGI #07.09.2015 10:25  @Валентин_НН#07.09.2015 10:12
+
-
edit


GOGI

координатор
★★★
Да, сразу уточнить, мотор-то обычный щеточный? Потому что бесщеточные как генераторы не работают.
1  40.040.0
RU Валентин_НН #07.09.2015 10:28  @GOGI#07.09.2015 10:25
+
-
edit


Валентин_НН

координатор
★★

GOGI> Да, сразу уточнить, мотор-то обычный щеточный? Потому что бесщеточные как генераторы не работают.

да, самые простые моторчики
 40.040.0
RU GOGI #07.09.2015 10:34  @Валентин_НН#07.09.2015 10:12
+
+1
-
edit


GOGI

координатор
★★★

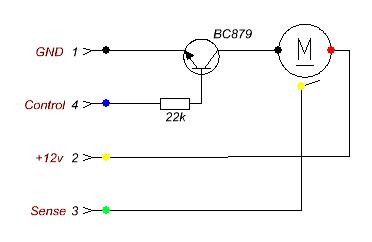

Вот такую примерно схему я имел ввиду
1  40.040.0
RU Валентин_НН #07.09.2015 15:12  @GOGI#07.09.2015 10:34
+
-
edit


Валентин_НН

координатор
★★

GOGI> Вот такую примерно схему я имел ввиду
я себе это представлял вот так

но, что-то не заладилось.
зато собрал этот Н-мост. доволен как слон. обратную связь ещёне цеплял. пока только моторчиками балуюсь
Прикреплённые файлы:
мосфет.jpg (скачать) [16,56 кбайт, 2 загрузки] [attach=468514]


 40.040.0
RU 0--ZEvS--0 #07.09.2015 16:37  @Валентин_НН#07.09.2015 15:12
+
-
edit


0--ZEvS--0

опытный

GOGI>> Вот такую примерно схему я имел ввиду
В.Н.> я себе это представлял вот так

Может параллельно вольтметру конденсатор поставить?
И еще резистор?
 45.0.2454.8545.0.2454.85
RU GOGI #07.09.2015 17:16  @Валентин_НН#07.09.2015 15:12
+
+1
-
edit


GOGI

координатор
★★★
В.Н.> я себе это представлял вот так
Ну, диод конечно неправильно. Но теперь, когда у тебя готовый мост, это и неважно.
1  40.040.0
RU Валентин_НН #07.09.2015 17:54  @GOGI#07.09.2015 17:16
+
-
edit


Валентин_НН

координатор
★★

В.Н.>> я себе это представлял вот так
GOGI> Ну, диод конечно неправильно. Но теперь, когда у тебя готовый мост, это и неважно.

а почему неправильно? как мне видится работа схемы - ШИМом крутим мотор высоким напряжением. диод не пускает это напряжение на вольтметр (аналоговый вход ардуины). отключаем ШИМ, мотор начинает вырабатывать ток, который течет в обратном направлении - как раз в ту сторону, куда диод его пропускает. Тут-то мы его и измеряем. что не так?
 40.040.0
RU GOGI #07.09.2015 19:40  @Валентин_НН#07.09.2015 17:54
+
+1
-
edit


GOGI

координатор
★★★
В.Н.>что не так?
То, что мотор в режиме генератора вырабатывает напряжение той же полярности, что и когда крутится внешним напряжением (при вращении в одну сторону) А направление тока да, меняется.
1  40.040.0
RU Валентин_НН #07.09.2015 20:01  @GOGI#07.09.2015 19:40
+
-
edit


Валентин_НН

координатор
★★

В.Н.>>что не так?
GOGI> То, что мотор в режиме генератора вырабатывает напряжение той же полярности, что и когда крутится внешним напряжением (при вращении в одну сторону) А направление тока да, меняется.

[растерянно] вот тебе и раз. какой удар со стороны классика.
был настолько уверен в своём заблуждении, что даже не удосужился ткнуть мотором в авометр
 40.040.0
RU fortekom #09.09.2015 11:42  @Валентин_НН#12.07.2015 19:52
+
-
edit


fortekom

втянувшийся
В.Н.> Но мотор крутится только в оду сторону.
Для изменения направления нужно поменять направление импульсов.
Прикреплённые файлы:
223836_html_m360abd07.png (скачать) [16,78 кбайт, 3 загрузки] [attach=468830]


http://www.balancer.ru/tech/forum/viewtopic.php?id=91866  45.0.2454.8545.0.2454.85
RU Валентин_НН #09.09.2015 14:14  @fortekom#09.09.2015 11:42
+
-
edit


Валентин_НН

координатор
★★

В.Н.>> Но мотор крутится только в оду сторону.
fortekom> Для изменения направления нужно поменять направление импульсов.

В моем случае этим занимается специально обученая плата. Впрочем, ты уж увидел, что я разобрался.
Но ты в ветку всё-равно заходи, а то тут только Гоги со мной нянькается.

RU Валентин_НН #21.09.2015 09:15
+
-
edit


Валентин_НН

координатор
★★

купил ребенку комп. случайно оказалось, что кулер для проца не имеет регулировки оборотов (разъем трехпиновый). Но мать, как обещают, поддерживает ШИМ регулирование оборотов. На материнской плате разъем на четыре пина (сейчас один просто в воздухе висит). Я правильно понимаю, что если я один вывод осциллографа прицеплю к корпусу компа (натурально к шасси), а щупом ткну в незанятый пин на материнской плате, то на мониторе осциллографа увижу этот самый ШИМ сигнал?
 40.040.0
FR JackSmith #21.09.2015 20:21  @Валентин_НН#21.09.2015 09:15
+
+1
-
edit


JackSmith

втянувшийся

В.Н.> купил ребенку комп. случайно оказалось, что кулер для проца не имеет регулировки оборотов (разъем трехпиновый). Но мать, как обещают, поддерживает ШИМ регулирование оборотов. На материнской плате разъем на четыре пина (сейчас один просто в воздухе висит). Я правильно понимаю, что если я один вывод осциллографа прицеплю к корпусу компа (натурально к шасси), а щупом ткну в незанятый пин на материнской плате, то на мониторе осциллографа увижу этот самый ШИМ сигнал?

трехпиновый вентилятор тоже должен управляться, там только управление "дубовое". Поэтому если трехпиновый вентилятор не управляется, то возможно, просто в настройках что-то не включено.


>а щупом ткну в незанятый пин на материнской плате, то на мониторе осциллографа увижу этот самый ШИМ сигнал
по идее да. если шим есть на осцилографе, то его должно быть видно. я подключал обычный вентилятор через ШИМ, работает, но только частоту надо задавать в ультразвуковом диапазоне, иначе он слегка "фонит".

тут народ предлагает схему доработки 3-х пинового вентилятора до 4-х

4 pin (PWM) to 3 pin (DC) конвертер (нужена помощь от тех кто дружит с паяльником) - Конференция iXBT.com

Новые товары iXBonus Для того чтобы не пропустить интересный для Вас товар в системе iXBonus - оформите подписку на тему. При поступлении нового товара Вам будет приходить сообщение на почту. Конференция iXBT на iOS Доступно бесплатное официальное приложение для доступа к конференции iXBT с мобильных устройств с iOS Новые товары iXBonus Конференция iXBT на iOS iXBonus // forum.ixbt.com

 27.027.0

ED

старожил
★★☆
JackSmith> трехпиновый вентилятор тоже должен управляться, там только управление "дубовое".

Управление там в принципе такое же - ШИМ регулятор. Только стоит он на мамке.

JackSmith>Поэтому если трехпиновый вентилятор не управляется, то возможно, просто в настройках что-то не включено.

Увы. Говорят что уже не все нынешние мамки так могут.

ЗЫ. В.Н. вроде как проблему свою уже решил. :)
 45.0.2454.9345.0.2454.93
Это сообщение редактировалось 21.09.2015 в 21:30
RU Валентин_НН #21.09.2015 22:08  @ED#21.09.2015 21:23
+
-
edit


Валентин_НН

координатор
★★

ED> ЗЫ. В.Н. вроде как проблему свою уже решил. :)

не-не-не, погоди. проблему я не решил.
вопрос стоит так - можно я подключу "крокодил" осциллографа к раме, а щуп к пину?
ничего не сгорит?
 40.040.0
RU ED #21.09.2015 22:17  @Валентин_НН#21.09.2015 22:08
+
+1
-
edit


ED

старожил
★★☆
В.Н.> вопрос стоит так - можно я подключу "крокодил" осциллографа к раме, а щуп к пину?

Да конечно можно.

В.Н.> ничего не сгорит?

Скажем так -крайне маловероятно. :)
 45.0.2454.9345.0.2454.93
RU Валентин_НН #21.09.2015 22:20  @ED#21.09.2015 22:17
+
-
edit


Валентин_НН

координатор
★★

В.Н.>> вопрос стоит так - можно я подключу "крокодил" осциллографа к раме, а щуп к пину?
ED> Да конечно можно.
В.Н.>> ничего не сгорит?
ED> Скажем так -крайне маловероятно. :)

угу, ясно. Но я до завтра подожду. а то вдруг ты как Гоги - "да, можно, только я забыл вот что сказать..."
 40.040.0
RU ED #21.09.2015 22:26  @Валентин_НН#21.09.2015 22:20
+
+1
-
edit


ED

старожил
★★☆
В.Н.> угу, ясно. Но я до завтра подожду. а то вдруг ты как Гоги - "да, можно, только я забыл вот что сказать..."

Да не - всё сказал. :)
Просто в жизни всякое бывает. Я вот недавно хотел что-то посмотреть, включил осциллограф - бац, щёлк... в нём сгорело высокое (умножитель ускоряющего напряжения пробило). Время пришло или звёзды так сложились...
Как тут можно гарантировать "ничего не сгорит"? :)
 45.0.2454.9345.0.2454.93
