Играем с микроконтроллером AVR

За пределами Arduino

+
+2
-
edit


zaitcev

опытный

Ардуино для меня показалось слишком навороченным, и я собрал инклинометр на базе ATtiny2313A (см. фото). Уже протестировал в джипе, хотя это просто прототип. Нужно его уменьшить до приличных размеров, защитить от пыли и воды, уменьшить энергопотребление, ну в общем сделать по-людски. Но прототип работает отлично.

Схема и микропрограмма доступны тут: http://www.zaitcev.us/things/zag-avr-2/
Прикреплённые файлы:
zag-avr-programmer.jpg (скачать) [647,03 кбайт, 14 загрузок] [attach=388974]


 18.0.1025.13318.0.1025.133
+
-
edit


zaitcev

опытный

zaitcev> Схема и микропрограмма доступны тут: http://www.zaitcev.us/things/zag-avr-2/

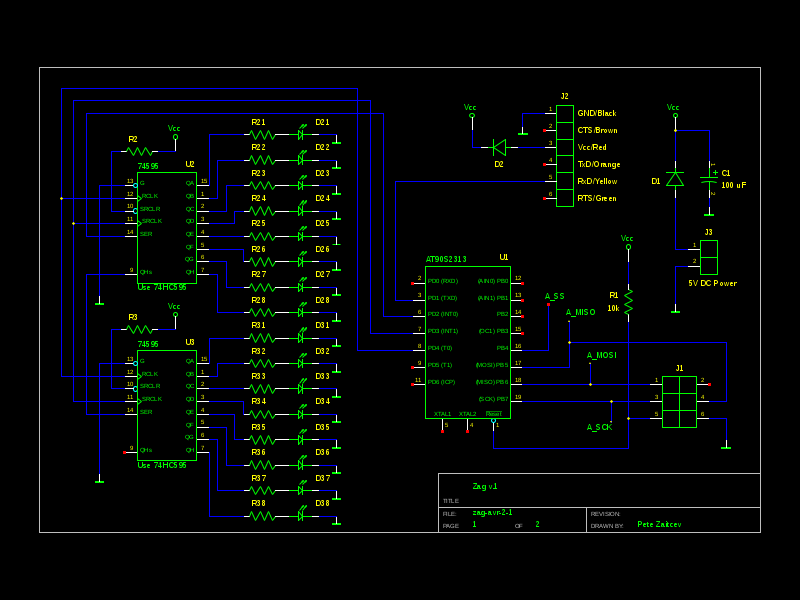

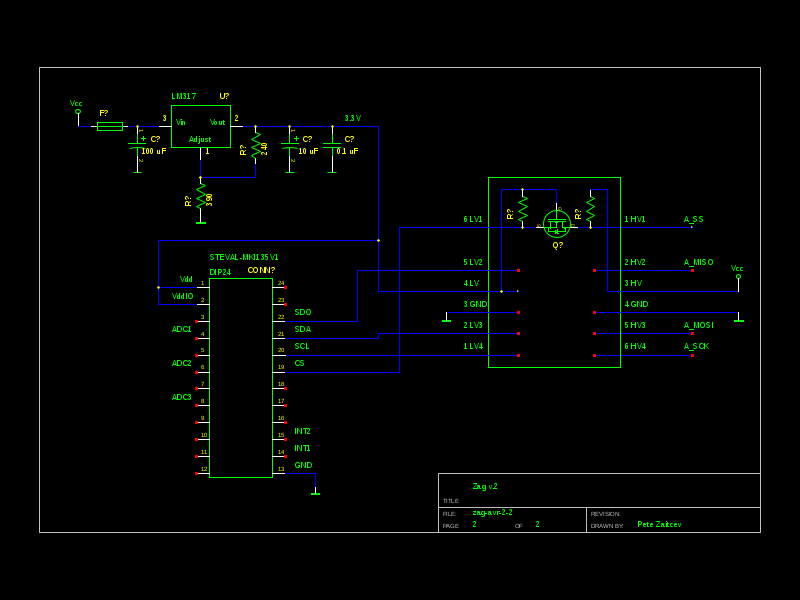

На случай если сервер трахнется:


 18.0.1025.13318.0.1025.133
RU Бывший генералиссимус #15.10.2014 11:52  @zaitcev#23.05.2014 21:49
+
+1
-
edit

Если вам нечем заняться, или, наоборот, завал жизненно необходимых дел не даёт заниматься хоббийными проектами, вот рецепт блицкрига:
Соберите частотомер на микроконтроллере, и напишите для него программу в стиле минимализма. А, чтобы стимулировать минимализм, возьмите из загашника AT90S2313 - контроллер, которому уже 15 лет стукнуло.
Схема - тривиальней некуда. Программа написана за 2 вечера.

P.S. Теоретическое значение частоты - 2375000 Гц, фактическое - 2374925 Гц. Неизвестно, кто врёт больше, генератор, или образцовый кварц.
Прикреплённые файлы:
частотомер.jpg (скачать) [155,69 кбайт, 11 загрузок] [attach=411932]


 11.011.0
RU Серокой #15.10.2014 13:31  @Бывший генералиссимус#15.10.2014 11:52
+
-
edit


Серокой

координатор
★★★★
Б.г.> возьмите из загашника
Вот вы индикатор взяли, он ж ещё старше. ))
Больше не раскалятся ваши колосники. Мамонты пятилеток сбили свои клыки. ©
RU Balancer #15.10.2014 14:34  @Серокой#15.10.2014 13:31
+
-
edit


Balancer

администратор
★★★★★
Серокой> Вот вы индикатор взяли, он ж ещё старше. ))

В этом, типа, и цимес :)
 37.0.2062.12437.0.2062.124
RU Серокой #15.10.2014 15:09  @Balancer#15.10.2014 14:34
+
-
edit


Серокой

координатор
★★★★
Balancer> В этом, типа, и цимес :)

ага, и макетка как бы не от КАМАКа. )
Больше не раскалятся ваши колосники. Мамонты пятилеток сбили свои клыки. ©
RU Бывший генералиссимус #15.10.2014 15:33  @Серокой#15.10.2014 13:31
+
+1
-
edit

Б.г.>> возьмите из загашника
Серокой> Вот вы индикатор взяли, он ж ещё старше. ))
Да, 1981 года. И счётчик К555ИЕ10 1985 года.
Но самый цимес - токоограничивающие резисторы, их, правда, под индикатором не видно. Они 1979 года! (хотел поставить ВС-ки 69 года, но не нашёл 8 одинаковых нужного номинала).
Забава такая.
Кстати, 555-я серия нормально работает от 3,8 вольта, идущих непосредственно с литиевого аккумулятора. АВР-ка тоже, но у неё паспортный диапазон от 4 до 6, а не от 4,75 до 5,25, как у 555-й серии...
 11.011.0
+
-
edit


Dr. Alex

новичок
Для бОльшего треша, надо было микроконтроллер подключить к ламповым индикаторам)))))
 49.0.2623.11249.0.2623.112
RU Бывший генералиссимус #12.12.2016 00:16  @Dr. Alex#11.12.2016 09:24
+
-
edit

D.A.> Для бОльшего треша, надо было микроконтроллер подключить к ламповым индикаторам)))))

Собираюсь, когда руки дойдут, поставить вакуумный люминесцентный дисплей от настольного микрокалькулятора :)
 11.011.0
+
-
edit


Dr. Alex

новичок
У меня у самого лежит незаконченный проект часиков настенных. То же хочу прикрутить ВЛИ, только вот мороки с ними, надо преобразователи напряжения ставить.....
 49.0.2623.11249.0.2623.112

ED

старожил
★★★☆
D.A.>Тоже хочу прикрутить ВЛИ

ИНки ставьте. Они брутальнее. :)
 33
+
-
edit


Dr. Alex

новичок
Я хочу настенные сделать, для них такие не сильно катят....
 54.0.2840.9954.0.2840.99
RU FantomAK #13.12.2016 04:35  @Dr. Alex#12.12.2016 07:15
+
-
edit


FantomAK

втянувшийся

D.A.>... надо преобразователи напряжения ставить.....
Я так понимаю DC-DC будут на унформерах? %)
"Быть пессимистом потрясающе. Я всегда или прав, или приятно удивлен."(с)  41.0.2272.11841.0.2272.118
UA Dr. Alex #13.12.2016 07:12  @FantomAK#13.12.2016 04:35
+
-
edit


Dr. Alex

новичок
FantomAK> Я так понимаю DC-DC будут на унформерах? %)

На МС3063
 49.0.2623.11249.0.2623.112
